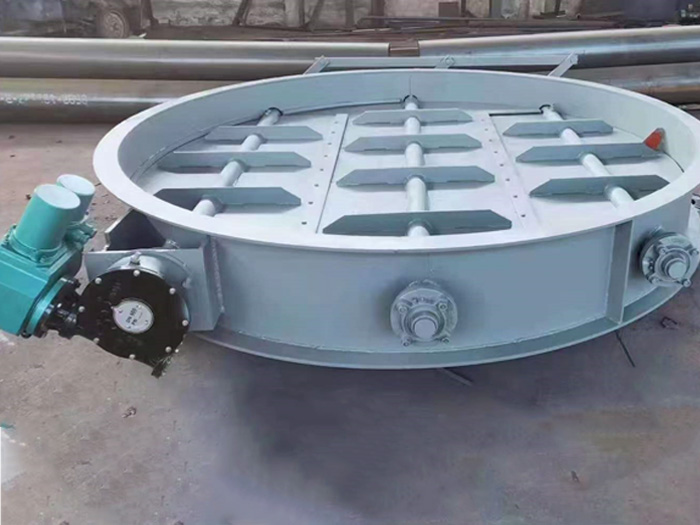

电动百叶阀-河北中河环保电动百叶阀

电动百叶阀是一种通过电力驱动实现百叶板开合以调节介质流量或切断管路的自动化阀门，在工业领域应用广泛，以下从多个维度展开介绍：
一、电动百叶阀结构组成
核心部件：由阀体、百叶板、阀轴、连杆机构、驱动装置等构成。阀体采用焊接结构，百叶板通过连杆与驱动装置联动，实现同步旋转。
密封设计：轴端采用柔性石墨编织填料密封，抗高温且自润滑，适应-30℃至350℃的宽温域，但叶片间存在间隙，密封性能较插板阀弱。
多轴式结构：百叶板采用多轴设计，便于维修；阀板为流线型，流阻小、流动均匀，重量轻且启闭力矩小。

二、电动百叶阀工作原理
驱动方式：通过外部电源驱动电动执行机构，输出力矩经连杆机构传递至各阀轴，带动百叶板旋转。
角度调节：百叶板可实现0°至90°的连续调节，通过改变管道截面积实现流量调节、压力控制或介质切断。
信号控制：可接受调节或变送单元信号，自动控制阀门开度，完成流量调节任务。

三、电动百叶阀性能参数
公称压力：0.005MPa至0.05MPa，适用于低压差工况。
介质流速：≤25m/s，适用于含尘冷风或热风气体管道。
泄漏量：≤3%，密封性能满足工业需求。
启闭时间：约25秒，响应速度快。
输入信号：支持Ⅱ型0~10mA或Ⅲ型4~20mA直流信号，兼容性强。
电源电压：220V±20V，50Hz，适配标准工业电源。

四、应用领域
行业覆盖：冶金、建材、化工、电站、玻璃等行业。
典型场景：通风系统、环保工程、风机进出口、空调系统、电收尘设备等。
介质处理：适用于粉尘、含尘气体等介质的流量调节与切断。
